МИКСЦБ

Мобильный Измерительный Комплекс СЦБ

Мобильный измерительный комплекс СЦБ предназначен для измерения и контроля параметров устройств АЛСН, рельсовых цепей, САУТ, КТСМ из вагона-лаборатории на ходу поезда.

МИКСЦБ

МИКАР состоит из основных систем измерения и контроля:

Системы измерения АЛСН для измерения параметров числового кода локомотивной сигнализации;

Системы измерения САУТ для измерения параметров шлейфов САУТ;

Системы контроля КТСМ для контроля напольных камер КТСМ.

В МИКАР имеются также вспомогательные системы:

Система измерения координат пути;

Система регистрации изолирующих стыков;

Система регистрации тональных рельсовых цепей.

Пользователи (операторы) основных систем измерения МИКАР общаются с этими системами через компьютер, поэтому рабочим местом МИКАР является компьютер. В МИКАР может быть использовано от одного до четырех компьютеров. Компьютеры подключаются к определенной основной системе измерения МИКАР через диспетчер-коммутатор связи.

Основные системы измерения МИКАР могут быть сконфигурированы и использованы в различных вариантах. Варианты использования МИКАР определяются порядком организации измерительных и испытательных поездок вагона-лаборатории и организацией рабочих мест пользователей в вагоне-лаборатории.

Общий вариант предусматривает такую конфигурацию, когда все основные системы измерения МИКАР подключены через диспетчер-коммутатор к одному компьютеру, то есть, организовано одно рабочее место пользователя.

В других вариантах может быть несколько компьютеров и, соответственно, несколько рабочих мест. В таких случаях каждый компьютер может быть подключен к одной или нескольким основным системам МИКАР через диспетчер-коммутатор связи. Может быть и такой вариант, когда МИКАР состоит только из одной основной системы измерения и, соответственно, из одного компьютера. В любом из вариантов конфигурации в МИКАР обязательно присутствует вспомогательная система измерения координат пути.

Измерение тока кодовых сигналов частотой 25, 50 и 75 Гц локомотивной сигнализации в рельсовых цепях в диапазоне от 1,0 до 35,0 А с пределом допускаемого значения относительной основной погрешности измерения ±10%;

Измерение длительности кодовых сигналов (импульсов и интервалов) в диапазоне от 0,06 до 2,99 с с пределом допускаемого значения абсолютной основной погрешности измерения кодовых сигналов частотой 25 Гц ±0,02 с, кодовых сигналов частотой 50 Гц и 75 Гц ±0,01 с.

Программное обеспечение системы измерения АЛСН является средой, через которую пользователь взаимодействует с этой системой измерения МИКАР и предназначено для создания нормативных данных, управления работой системы, обработки и хранения измерительных данных.

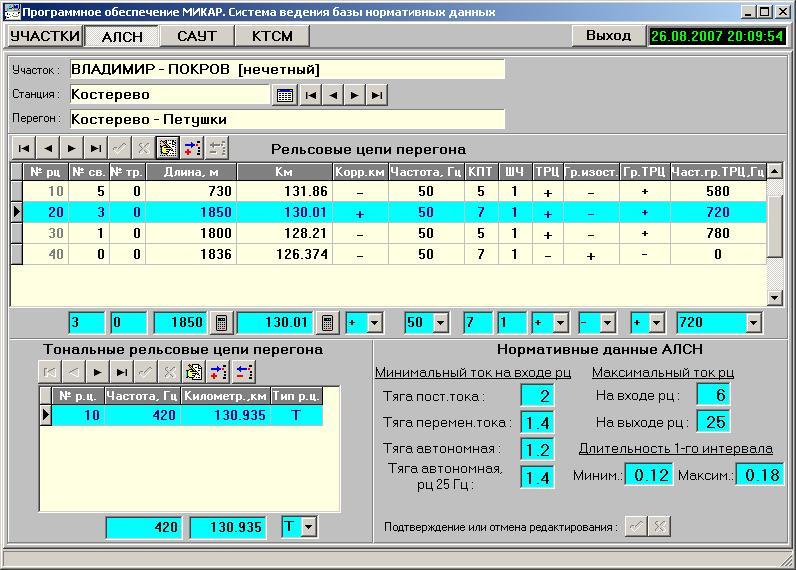

Программа базы данных в режиме АЛСН позволяет создавать, редактировать и просматривать базу данных по рельсовым цепям перегонов:

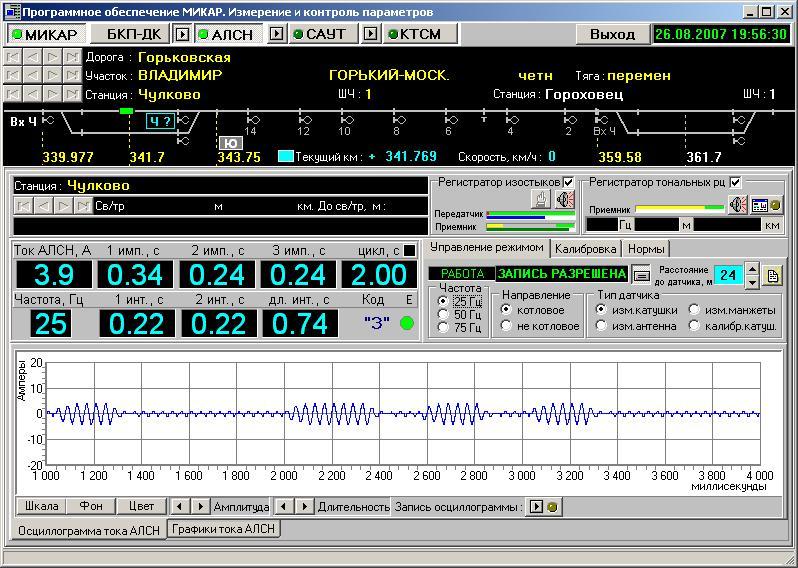

Программа измерений в режиме АЛСН позволяет выполнять следующие функции:

Производить прием и обработку измерительной информации из блока АЛСН;

Выводить на экран монитора измерительную и служебную информацию о режимах работы программы измерений;

Записывать на диск компьютера измерительные данные;

Управлять работой системы измерения АЛСН:

Система измерения АЛСН комплекса МИКАР размещается в специализированном вагоне-лаборатории или аналогичной подвижной единице и применяется для измерения параметров числового кода локомотивной сигнализации в рельсовых цепях при всех видах автоблокировки при периодической проверке состояния напольных устройств АЛСН на ходу поезда.

Система измерения АЛСН обеспечивает:

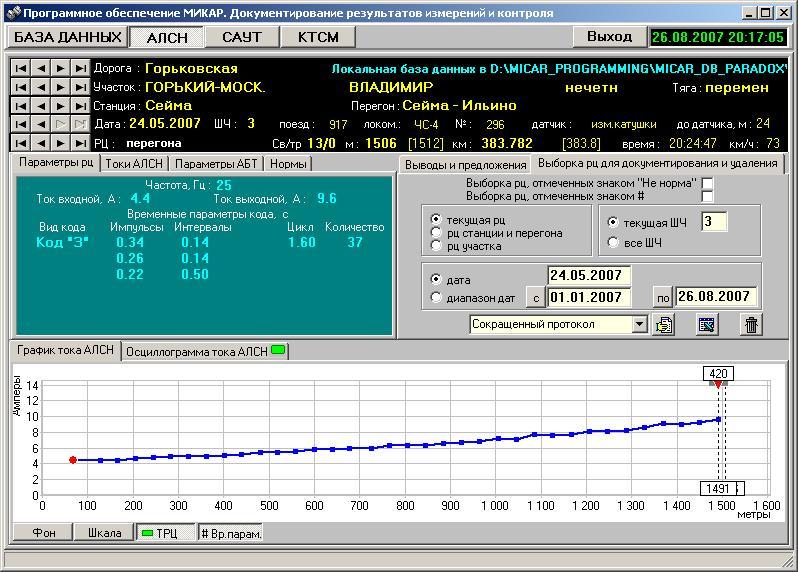

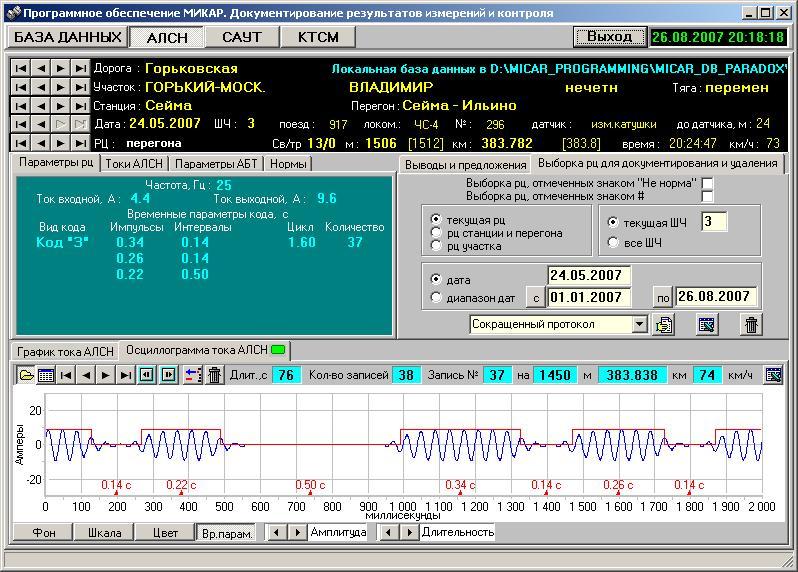

Программа обработки и документирования результатов измерений в режиме АЛСН позволяет выполнять следующие функции:

Посмотреть и распечатать результаты измерений, полученные в процессе работы программы измерений;

Производить анализ измеренных рельсовых цепей на отклонение параметров от норм;

Формировать протоколы измерений в формате офисной программы Microsoft Excel (2003, 2007, 2010 и более старших версий) с выводами и предложениями для эксплуатационного штата:

Программное обеспечение системы измерения САУТ предназначено для управления работой системы, обработки и хранения измерительных данных, а также является средой, через которую пользователь взаимодействует с этой системой МИКАР.

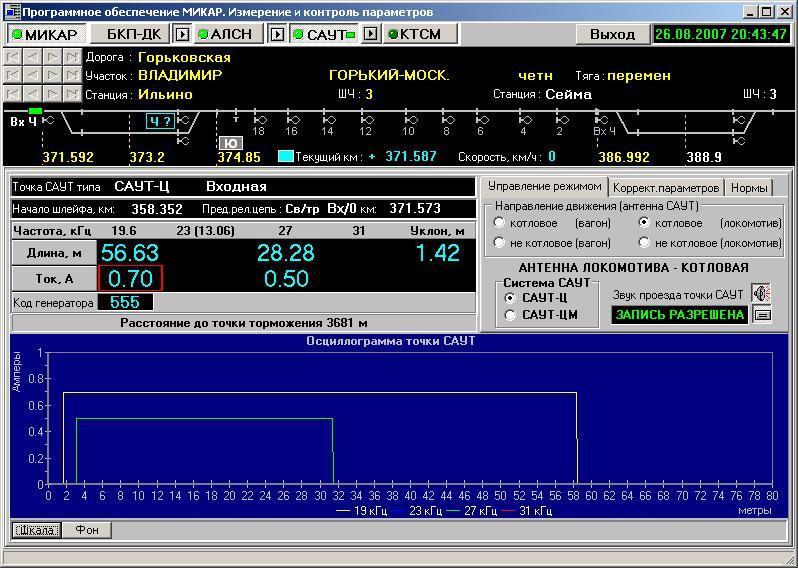

Программа измерений в режиме САУТ позволяет выполнять следующие функции:

Система измерения САУТ комплекса МИКАР размещается в специализированном вагоне-лаборатории или аналогичной подвижной единице в составе МИКАР и применяется для измерения параметров шлейфов САУТ при периодической проверке состояния напольных устройств САУТ железнодорожной автоматики на ходу поезда в условиях умеренного климата.

Система измерения САУТ обеспечивает:

Измерение тока шлейфов САУТ частотой 13,06; 19,6; 23; 27 и 31 кГц в диапазоне от 0,1 до 1,0 А с пределом допускаемого значения относительной основной погрешности измерения ±10%;

Измерение длин шлейфов и уклонов в диапазоне от 0,25 до 70,00 м с пределом допускаемого значения абсолютной основной погрешности измерения ±0,15 м (измерение длины шлейфов производится косвенным образом и реализуется в программном обеспечении);

Измерение длин уклонов в диапазоне от 0,15 до 10,00 м с пределом допускаемого значения абсолютной основной погрешности измерения *0,15 м (измерение длин уклонов производится косвенным образом и реализуется в программном обеспечении)

Прием и дешифрацию кодовой информации САУТ-Ц и САУТ-ЦМ.

Производить прием и обработку измерительной информации из блока САУТ;

Выводить на экран монитора измерительную и служебную информацию о режимах работы программы измерений;

Записывать на диск компьютера измерительные данные;

Управлять работой системы измерения САУТ:

Программа обработки и документирования результатов измерений в режиме АЛСН позволяет выполнять следующие функции:

Посмотреть и распечатать результаты измерений, полученные в процессе работы программы измерений;

Производить анализ измеренных рельсовых цепей на отклонение параметров от норм;

Формировать протоколы измерений в формате офисной программы Microsoft Excel (2003, 2007, 2010 и более старших версий) с выводами и предложениями для эксплуатационного штата:

Программа обработки и документирования результатов измерений в режиме АЛСН позволяет выполнять следующие функции:

Посмотреть и распечатать результаты измерений, полученные в процессе работы программы измерений;

Производить анализ измеренных рельсовых цепей на отклонение параметров от норм;

Формировать протоколы измерений в формате офисной программы Microsoft Excel (2003, 2007, 2010 и более старших версий) с выводами и предложениями для эксплуатационного штата:

Программное обеспечение системы измерения САУТ предназначено для управления работой системы, обработки и хранения измерительных данных, а также является средой, через которую пользователь взаимодействует с этой системой МИКАР.

Программа измерений в режиме САУТ позволяет выполнять следующие функции:

Система измерения САУТ комплекса МИКАР размещается в специализированном вагоне-лаборатории или аналогичной подвижной единице в составе МИКАР и применяется для измерения параметров шлейфов САУТ при периодической проверке состояния напольных устройств САУТ железнодорожной автоматики на ходу поезда в условиях умеренного климата.

Система измерения САУТ обеспечивает:

Измерение тока шлейфов САУТ частотой 13,06; 19,6; 23; 27 и 31 кГц в диапазоне от 0,1 до 1,0 А с пределом допускаемого значения относительной основной погрешности измерения ±10%;

Измерение длин шлейфов и уклонов в диапазоне от 0,25 до 70,00 м с пределом допускаемого значения абсолютной основной погрешности измерения ±0,15 м (измерение длины шлейфов производится косвенным образом и реализуется в программном обеспечении);

Измерение длин уклонов в диапазоне от 0,15 до 10,00 м с пределом допускаемого значения абсолютной основной погрешности измерения *0,15 м (измерение длин уклонов производится косвенным образом и реализуется в программном обеспечении)

Прием и дешифрацию кодовой информации САУТ-Ц и САУТ-ЦМ.

Производить прием и обработку измерительной информации из блока САУТ;

Выводить на экран монитора измерительную и служебную информацию о режимах работы программы измерений;

Записывать на диск компьютера измерительные данные;

Управлять работой системы измерения САУТ:

Система измерения САУТ обеспечивает:

Измерение тока шлейфов САУТ частотой 13,06; 19,6; 23; 27 и 31 кГц в диапазоне от 0,1 до 1,0 А с пределом допускаемого значения относительной основной погрешности измерения ±10%;

Измерение длин шлейфов и уклонов в диапазоне от 0,25 до 70,00 м с пределом допускаемого значения абсолютной основной погрешности измерения ±0,15 м (измерение длины шлейфов производится косвенным образом и реализуется в программном обеспечении);

Измерение длин уклонов в диапазоне от 0,15 до 10,00 м с пределом допускаемого значения абсолютной основной погрешности измерения *0,15 м (измерение длин уклонов производится косвенным образом и реализуется в программном обеспечении)

Прием и дешифрацию кодовой информации САУТ-Ц и САУТ-ЦМ.

Программное обеспечение системы измерения САУТ предназначено для управления работой системы, обработки и хранения измерительных данных, а также является средой, через которую пользователь взаимодействует с этой системой МИКАР.

Программа измерений в режиме САУТ позволяет выполнять следующие функции:

Производить прием и обработку измерительной информации из блока САУТ;

Выводить на экран монитора измерительную и служебную информацию о режимах работы программы измерений;

Записывать на диск компьютера измерительные данные;

Управлять работой системы измерения САУТ:

Программа обработки и документирования результатов измерений в режиме АЛСН позволяет выполнять следующие функции:

Посмотреть и распечатать результаты измерений, полученные в процессе работы программы измерений;

Производить анализ измеренных рельсовых цепей на отклонение параметров от норм;

Формировать протоколы измерений в формате офисной программы Microsoft Excel (2003, 2007, 2010 и более старших версий) с выводами и предложениями для эксплуатационного штата:

Программное обеспечение системы измерения САУТ предназначено для управления работой системы, обработки и хранения измерительных данных, а также является средой, через которую пользователь взаимодействует с этой системой МИКАР.

Программа измерений в режиме САУТ позволяет выполнять следующие функции:

Система измерения САУТ комплекса МИКАР размещается в специализированном вагоне-лаборатории или аналогичной подвижной единице в составе МИКАР и применяется для измерения параметров шлейфов САУТ при периодической проверке состояния напольных устройств САУТ железнодорожной автоматики на ходу поезда в условиях умеренного климата.

Система измерения САУТ обеспечивает:

Измерение тока шлейфов САУТ частотой 13,06; 19,6; 23; 27 и 31 кГц в диапазоне от 0,1 до 1,0 А с пределом допускаемого значения относительной основной погрешности измерения ±10%;

Измерение длин шлейфов и уклонов в диапазоне от 0,25 до 70,00 м с пределом допускаемого значения абсолютной основной погрешности измерения ±0,15 м (измерение длины шлейфов производится косвенным образом и реализуется в программном обеспечении);

Измерение длин уклонов в диапазоне от 0,15 до 10,00 м с пределом допускаемого значения абсолютной основной погрешности измерения *0,15 м (измерение длин уклонов производится косвенным образом и реализуется в программном обеспечении)

Прием и дешифрацию кодовой информации САУТ-Ц и САУТ-ЦМ.

Производить прием и обработку измерительной информации из блока САУТ;

Выводить на экран монитора измерительную и служебную информацию о режимах работы программы измерений;

Записывать на диск компьютера измерительные данные;

Управлять работой системы измерения САУТ:

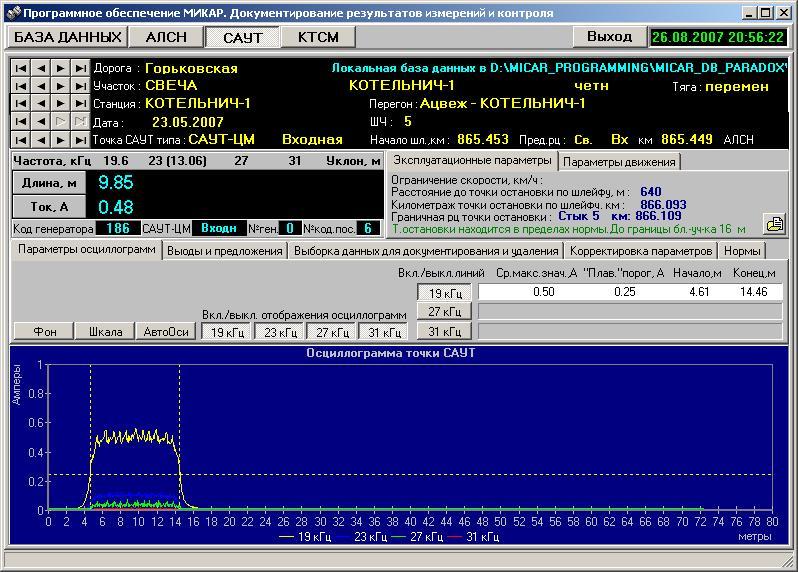

Программа обработки и документирования результатов измерений в режиме САУТ позволяет выполнять следующие функции:

Посмотреть и распечатать результаты измерений, полученные в процессе работы программы измерений;

Производить анализ измеренных параметров точек САУТ на отклонение параметров от норм;

Формировать протоколы измерений в формате Microsoft Excel (2003, 2007, 2010 и более старших версий) с выводами и предложениями для эксплуатационного штата:

Программа обработки и документирования результатов измерений в режиме АЛСН позволяет выполнять следующие функции:

Посмотреть и распечатать результаты измерений, полученные в процессе работы программы измерений;

Производить анализ измеренных рельсовых цепей на отклонение параметров от норм;

Формировать протоколы измерений в формате офисной программы Microsoft Excel (2003, 2007, 2010 и более старших версий) с выводами и предложениями для эксплуатационного штата:

Программное обеспечение системы измерения САУТ предназначено для управления работой системы, обработки и хранения измерительных данных, а также является средой, через которую пользователь взаимодействует с этой системой МИКАР.

Программа измерений в режиме САУТ позволяет выполнять следующие функции:

Система измерения САУТ комплекса МИКАР размещается в специализированном вагоне-лаборатории или аналогичной подвижной единице в составе МИКАР и применяется для измерения параметров шлейфов САУТ при периодической проверке состояния напольных устройств САУТ железнодорожной автоматики на ходу поезда в условиях умеренного климата.

Система измерения САУТ обеспечивает:

Измерение тока шлейфов САУТ частотой 13,06; 19,6; 23; 27 и 31 кГц в диапазоне от 0,1 до 1,0 А с пределом допускаемого значения относительной основной погрешности измерения ±10%;

Измерение длин шлейфов и уклонов в диапазоне от 0,25 до 70,00 м с пределом допускаемого значения абсолютной основной погрешности измерения ±0,15 м (измерение длины шлейфов производится косвенным образом и реализуется в программном обеспечении);

Измерение длин уклонов в диапазоне от 0,15 до 10,00 м с пределом допускаемого значения абсолютной основной погрешности измерения *0,15 м (измерение длин уклонов производится косвенным образом и реализуется в программном обеспечении)

Прием и дешифрацию кодовой информации САУТ-Ц и САУТ-ЦМ.

Производить прием и обработку измерительной информации из блока САУТ;

Выводить на экран монитора измерительную и служебную информацию о режимах работы программы измерений;

Записывать на диск компьютера измерительные данные;

Управлять работой системы измерения САУТ:

Система контроля КТСМ комплекса МИКАР размещается в специализированном вагоне-лаборатории или аналогичной подвижной единице и предназначена:

Для проверки уровней настройки пороговых элементов напольных устройств КТСМ на заданный критерий аварийности путем имитации греющейся зоны контроля буксового узла подвижной единицы.

Для проверки ориентации оптических систем приемников напольных устройств КТСМ на контрольную зону.

Система контроля КТСМ обеспечивает:

Режимы измерения и регулирования температуры рабочей поверхности имитаторов инфракрасного излучения, установленных на буксовых узлах вагона-лаборатории в зонах осмотра оптических систем КТСМ;

Установку температуры рабочей поверхности имитаторов инфракрасного излучения в пределах от 0 до 120⁰C с дискретностью 1⁰C;

Диапазон измерения температуры излучающей поверхности имитаторов и кузова вагона-лаборатории в зоне обзора напольных камер КТСМ от минус 70 до плюс 120⁰С;

Программа обработки и документирования результатов измерений в режиме АЛСН позволяет выполнять следующие функции:

Посмотреть и распечатать результаты измерений, полученные в процессе работы программы измерений;

Производить анализ измеренных рельсовых цепей на отклонение параметров от норм;

Формировать протоколы измерений в формате офисной программы Microsoft Excel (2003, 2007, 2010 и более старших версий) с выводами и предложениями для эксплуатационного штата:

Программное обеспечение системы измерения САУТ предназначено для управления работой системы, обработки и хранения измерительных данных, а также является средой, через которую пользователь взаимодействует с этой системой МИКАР.

Программа измерений в режиме САУТ позволяет выполнять следующие функции:

Система измерения САУТ комплекса МИКАР размещается в специализированном вагоне-лаборатории или аналогичной подвижной единице в составе МИКАР и применяется для измерения параметров шлейфов САУТ при периодической проверке состояния напольных устройств САУТ железнодорожной автоматики на ходу поезда в условиях умеренного климата.

Система измерения САУТ обеспечивает:

Измерение тока шлейфов САУТ частотой 13,06; 19,6; 23; 27 и 31 кГц в диапазоне от 0,1 до 1,0 А с пределом допускаемого значения относительной основной погрешности измерения ±10%;

Измерение длин шлейфов и уклонов в диапазоне от 0,25 до 70,00 м с пределом допускаемого значения абсолютной основной погрешности измерения ±0,15 м (измерение длины шлейфов производится косвенным образом и реализуется в программном обеспечении);

Измерение длин уклонов в диапазоне от 0,15 до 10,00 м с пределом допускаемого значения абсолютной основной погрешности измерения *0,15 м (измерение длин уклонов производится косвенным образом и реализуется в программном обеспечении)

Прием и дешифрацию кодовой информации САУТ-Ц и САУТ-ЦМ.

Производить прием и обработку измерительной информации из блока САУТ;

Выводить на экран монитора измерительную и служебную информацию о режимах работы программы измерений;

Записывать на диск компьютера измерительные данные;

Управлять работой системы измерения САУТ:

Превышение температуры излучающей поверхности имитаторов над температурой окружающего воздуха не менее 50⁰С;

Время установления заданной температуры излучающей поверхности имитаторов после включения имитаторов в работу не превышающее 10 мин.;

Предел допускаемого значения абсолютной основной погрешности измерения температуры излучающей поверхности имитаторов и кузова вагона-лаборатории ±1.0⁰С.

Диапазон автоматического регулирования температуры излучающей поверхности имитаторов от заданной не превышающей ±2.0⁰С.

Программное обеспечение системы контроля КТСМ предназначено для создания нормативных данных, управления работой системы, обработки и хранения данных, а также является средой, через которую пользователь взаимодействует с этой системой МИКАР.

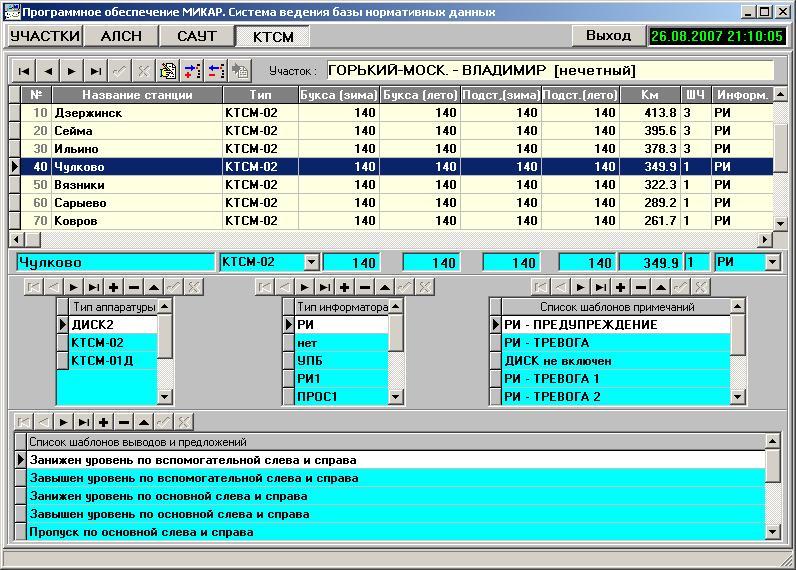

Программа базы данных в режиме КТСМ позволяет создавать, редактировать и просматривать базу данных по пунктам КТСМ:

Программа обработки и документирования результатов измерений в режиме АЛСН позволяет выполнять следующие функции:

Посмотреть и распечатать результаты измерений, полученные в процессе работы программы измерений;

Производить анализ измеренных рельсовых цепей на отклонение параметров от норм;

Формировать протоколы измерений в формате офисной программы Microsoft Excel (2003, 2007, 2010 и более старших версий) с выводами и предложениями для эксплуатационного штата:

Программное обеспечение системы измерения САУТ предназначено для управления работой системы, обработки и хранения измерительных данных, а также является средой, через которую пользователь взаимодействует с этой системой МИКАР.

Программа измерений в режиме САУТ позволяет выполнять следующие функции:

Система измерения САУТ комплекса МИКАР размещается в специализированном вагоне-лаборатории или аналогичной подвижной единице в составе МИКАР и применяется для измерения параметров шлейфов САУТ при периодической проверке состояния напольных устройств САУТ железнодорожной автоматики на ходу поезда в условиях умеренного климата.

Система измерения САУТ обеспечивает:

Измерение тока шлейфов САУТ частотой 13,06; 19,6; 23; 27 и 31 кГц в диапазоне от 0,1 до 1,0 А с пределом допускаемого значения относительной основной погрешности измерения ±10%;

Измерение длин шлейфов и уклонов в диапазоне от 0,25 до 70,00 м с пределом допускаемого значения абсолютной основной погрешности измерения ±0,15 м (измерение длины шлейфов производится косвенным образом и реализуется в программном обеспечении);

Измерение длин уклонов в диапазоне от 0,15 до 10,00 м с пределом допускаемого значения абсолютной основной погрешности измерения *0,15 м (измерение длин уклонов производится косвенным образом и реализуется в программном обеспечении)

Прием и дешифрацию кодовой информации САУТ-Ц и САУТ-ЦМ.

Производить прием и обработку измерительной информации из блока САУТ;

Выводить на экран монитора измерительную и служебную информацию о режимах работы программы измерений;

Записывать на диск компьютера измерительные данные;

Управлять работой системы измерения САУТ:

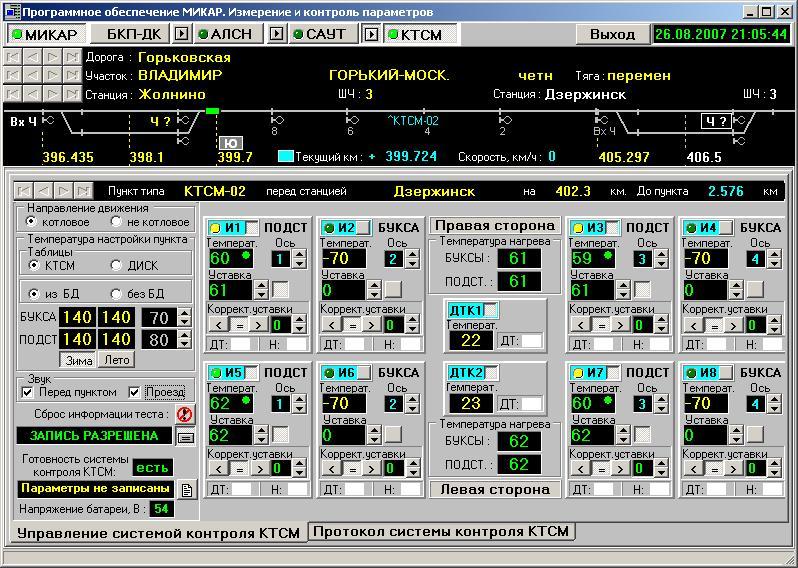

Программа измерений в режиме КТСМ позволяет выполнять следующие функции:

Производить прием и обработку информации из блока системы контроля КТСМ;

Записывать на диск компьютера результаты и данные контроля;

Выводить на экран терминала информацию о режимах работы программы контроля пунктов КТСМ;

Управлять работой блока системы контроля КТСМ:

Программа обработки и документирования результатов измерений в режиме АЛСН позволяет выполнять следующие функции:

Посмотреть и распечатать результаты измерений, полученные в процессе работы программы измерений;

Производить анализ измеренных рельсовых цепей на отклонение параметров от норм;

Формировать протоколы измерений в формате офисной программы Microsoft Excel (2003, 2007, 2010 и более старших версий) с выводами и предложениями для эксплуатационного штата:

Программное обеспечение системы измерения САУТ предназначено для управления работой системы, обработки и хранения измерительных данных, а также является средой, через которую пользователь взаимодействует с этой системой МИКАР.

Программа измерений в режиме САУТ позволяет выполнять следующие функции:

Система измерения САУТ комплекса МИКАР размещается в специализированном вагоне-лаборатории или аналогичной подвижной единице в составе МИКАР и применяется для измерения параметров шлейфов САУТ при периодической проверке состояния напольных устройств САУТ железнодорожной автоматики на ходу поезда в условиях умеренного климата.

Система измерения САУТ обеспечивает:

Измерение тока шлейфов САУТ частотой 13,06; 19,6; 23; 27 и 31 кГц в диапазоне от 0,1 до 1,0 А с пределом допускаемого значения относительной основной погрешности измерения ±10%;

Измерение длин шлейфов и уклонов в диапазоне от 0,25 до 70,00 м с пределом допускаемого значения абсолютной основной погрешности измерения ±0,15 м (измерение длины шлейфов производится косвенным образом и реализуется в программном обеспечении);

Измерение длин уклонов в диапазоне от 0,15 до 10,00 м с пределом допускаемого значения абсолютной основной погрешности измерения *0,15 м (измерение длин уклонов производится косвенным образом и реализуется в программном обеспечении)

Прием и дешифрацию кодовой информации САУТ-Ц и САУТ-ЦМ.

Производить прием и обработку измерительной информации из блока САУТ;

Выводить на экран монитора измерительную и служебную информацию о режимах работы программы измерений;

Записывать на диск компьютера измерительные данные;

Управлять работой системы измерения САУТ:

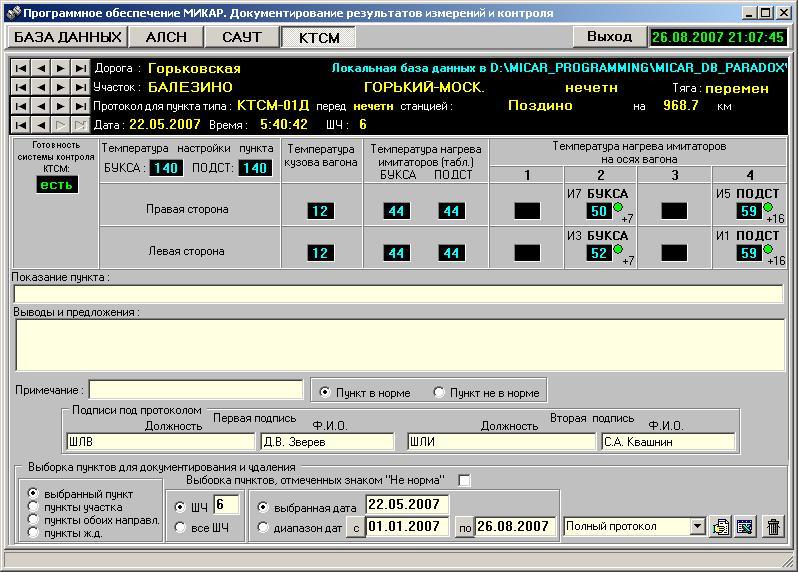

Программа обработки и документирования результатов контроля в режиме КТСМ позволяет выполнять следующие функции:

Посмотреть и распечатать результаты контроля устройств КТСМ, полученные в процессе работы программы измерений;

Формировать протоколы контроля в формате Microsoft Excel (2003, 2007, 2010 и более старших версий) с выводами и предложениями для эксплуатационного штата:

Программа обработки и документирования результатов измерений в режиме АЛСН позволяет выполнять следующие функции:

Посмотреть и распечатать результаты измерений, полученные в процессе работы программы измерений;

Производить анализ измеренных рельсовых цепей на отклонение параметров от норм;

Формировать протоколы измерений в формате офисной программы Microsoft Excel (2003, 2007, 2010 и более старших версий) с выводами и предложениями для эксплуатационного штата:

Программное обеспечение системы измерения САУТ предназначено для управления работой системы, обработки и хранения измерительных данных, а также является средой, через которую пользователь взаимодействует с этой системой МИКАР.

Программа измерений в режиме САУТ позволяет выполнять следующие функции:

Система измерения САУТ комплекса МИКАР размещается в специализированном вагоне-лаборатории или аналогичной подвижной единице в составе МИКАР и применяется для измерения параметров шлейфов САУТ при периодической проверке состояния напольных устройств САУТ железнодорожной автоматики на ходу поезда в условиях умеренного климата.

Система измерения САУТ обеспечивает:

Измерение тока шлейфов САУТ частотой 13,06; 19,6; 23; 27 и 31 кГц в диапазоне от 0,1 до 1,0 А с пределом допускаемого значения относительной основной погрешности измерения ±10%;

Измерение длин шлейфов и уклонов в диапазоне от 0,25 до 70,00 м с пределом допускаемого значения абсолютной основной погрешности измерения ±0,15 м (измерение длины шлейфов производится косвенным образом и реализуется в программном обеспечении);

Измерение длин уклонов в диапазоне от 0,15 до 10,00 м с пределом допускаемого значения абсолютной основной погрешности измерения *0,15 м (измерение длин уклонов производится косвенным образом и реализуется в программном обеспечении)

Прием и дешифрацию кодовой информации САУТ-Ц и САУТ-ЦМ.

Производить прием и обработку измерительной информации из блока САУТ;

Выводить на экран монитора измерительную и служебную информацию о режимах работы программы измерений;

Записывать на диск компьютера измерительные данные;

Управлять работой системы измерения САУТ:

Система измерения координат пути комплекса МИКАР размещается в специализированном вагоне-лаборатории или аналогичной подвижной единице и применяется для измерения длины отрезков расстояния, проходимых вагоном-лабораторией, или расстояния, проходимого вагоном-лабораторией от одного объекта железнодорожной автоматики и радиосвязи до другого.

Система измерения координат пути обеспечивает измерение отрезков расстояния, проходимых вагоном-лабораторией в диапазоне от 0 до 2³² м с пределом допускаемого значения относительной основной погрешности измерения ±1%.

Программное обеспечение системы измерения координат пути интегрировано в программном обеспечении других систем МИКАР и координаты пути используются для привязки к ним результатов измерения и контроля объектов железнодорожной автоматики. При этом программное обеспечение системы измерения координат пути формирует информацию о текущем километраже, скорости движения, координате проезда станции, выезда на перегон, координате объектов железнодорожной автоматики.

Система регистрации изолирующих стыков комплекса МИКАР размещается в специализированном вагоне-лаборатории или аналогичной подвижной единице в составе МИКАР и применяется для регистрации изолирующих стыков рельсовых цепей.

Система регистрации изолирующих стыков обеспечивает регистрацию проезда изолирующих стыков рельсовых цепей и формирует информацию об изолирующих стыках рельсовых цепей для других систем МИКАР.

Программное обеспечение системы регистрации изолирующих стыков интегрировано в программном обеспечении системы измерения АЛСН и используется для привязки результатов измерений к границам рельсовых цепей.

Программа обработки и документирования результатов измерений в режиме АЛСН позволяет выполнять следующие функции:

Посмотреть и распечатать результаты измерений, полученные в процессе работы программы измерений;

Производить анализ измеренных рельсовых цепей на отклонение параметров от норм;

Формировать протоколы измерений в формате офисной программы Microsoft Excel (2003, 2007, 2010 и более старших версий) с выводами и предложениями для эксплуатационного штата:

Программное обеспечение системы измерения САУТ предназначено для управления работой системы, обработки и хранения измерительных данных, а также является средой, через которую пользователь взаимодействует с этой системой МИКАР.

Программа измерений в режиме САУТ позволяет выполнять следующие функции:

Система измерения САУТ комплекса МИКАР размещается в специализированном вагоне-лаборатории или аналогичной подвижной единице в составе МИКАР и применяется для измерения параметров шлейфов САУТ при периодической проверке состояния напольных устройств САУТ железнодорожной автоматики на ходу поезда в условиях умеренного климата.

Система измерения САУТ обеспечивает:

Измерение тока шлейфов САУТ частотой 13,06; 19,6; 23; 27 и 31 кГц в диапазоне от 0,1 до 1,0 А с пределом допускаемого значения относительной основной погрешности измерения ±10%;

Измерение длин шлейфов и уклонов в диапазоне от 0,25 до 70,00 м с пределом допускаемого значения абсолютной основной погрешности измерения ±0,15 м (измерение длины шлейфов производится косвенным образом и реализуется в программном обеспечении);

Измерение длин уклонов в диапазоне от 0,15 до 10,00 м с пределом допускаемого значения абсолютной основной погрешности измерения *0,15 м (измерение длин уклонов производится косвенным образом и реализуется в программном обеспечении)

Прием и дешифрацию кодовой информации САУТ-Ц и САУТ-ЦМ.

Производить прием и обработку измерительной информации из блока САУТ;

Выводить на экран монитора измерительную и служебную информацию о режимах работы программы измерений;

Записывать на диск компьютера измерительные данные;

Управлять работой системы измерения САУТ:

Система регистрации тональных рельсовых цепей комплекса МИКАР размещается в специализированном вагоне-лаборатории или аналогичной подвижной единице и предназначена для применения в технологическом процессе обслуживания напольных устройств АЛСН путем регистрации питающих концов тональных рельсовых цепей и оценки эксплуатационных параметров АЛСН из вагона-лаборатории на участках с тональными рельсовыми цепями.

Регистрацию сигналов тональных рельсовых цепей ТРЦ-3 с частотами 425, 485, 585, 725, 775 Гц и ТРЦ-4 с частотами 4545, 5000, 5555 Гц в местах подключения путевых генераторов указанных рельсовых цепей;

Автоматическую привязку зарегистрированных сигналов тональных рельсовых цепей к координате пути участков железных дорог;

Система регистрации тональных рельсовых цепей обеспечивает:

Автоматизацию процесса обработки и анализа измерительной информации о параметрах АЛСН на участках с тональными рельсовыми цепями.

Программное обеспечение системы регистрации тональных рельсовых цепей интегрировано в программном обеспечении системы измерения АЛСН и используется для привязки результатов измерений к питающим концам тональных рельсовых цепей. Информация о наличии тональных рельсовых цепей и точках подключения путевых генераторов тональных рельсовых цепей используется в программном обеспечении системы измерения АЛСН при анализе графиков токов АЛСН и определении минимального и максимального токов АЛСН на блок-участках с тональными рельсовыми цепями.

Технические статьи

Статья

Измерение параметров рельсовых цепей из вагона-лаборатории. 2007 г.

Прочитать

Статья

Возможность измерения параметров рельсовых цепей из вагона-лаборатории (Доклад, Тверь 2012)
